长虹数字电视机顶盒怎么连接（建议收藏：手把手教你连接配置家里机顶盒，看一遍就会了）

如果你家里有电视的话，肯定就有一个机顶盒相匹配，然而你们真的认识了解机顶盒吗？你自己会接线吗？如果你不知道不太清楚，那请耐心的地看完这篇文章！看完之后，我敢保证百分百都没问题，欢迎大家收藏转发！

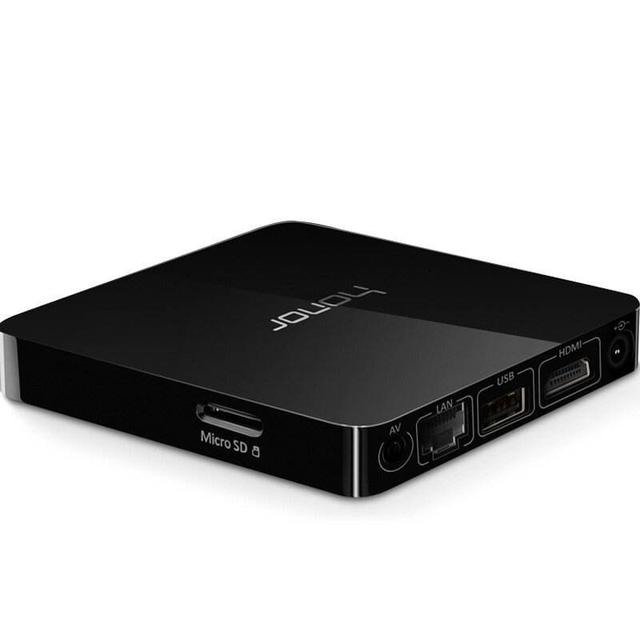

什么是机顶盒？

数字视频变换盒（Set Top Box）简称STB，通常称作机顶盒或机上盒，是一个连接电视机与外部信号源的设备。它可以将压缩的数字信号转成电视内容，并在电视机上显示出来。信号可以来自有线电缆、卫星天线、宽带网络以及地面广播。

机顶盒作用

机顶盒接收的内容除了模拟电视可以提供的图像、声音之外，更在于能够接收数字内容，包括电子节目指南、因特网网页、字幕等等。使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动！

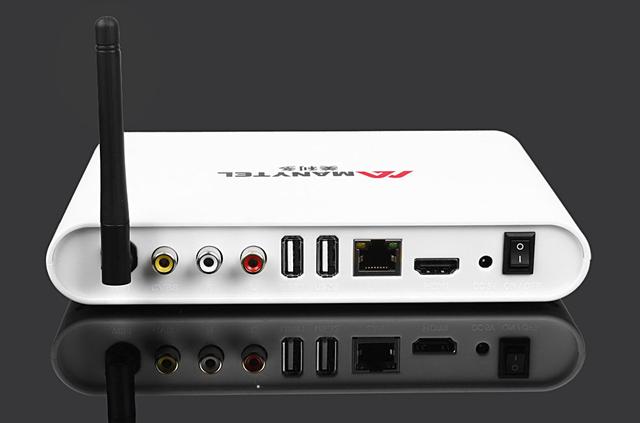

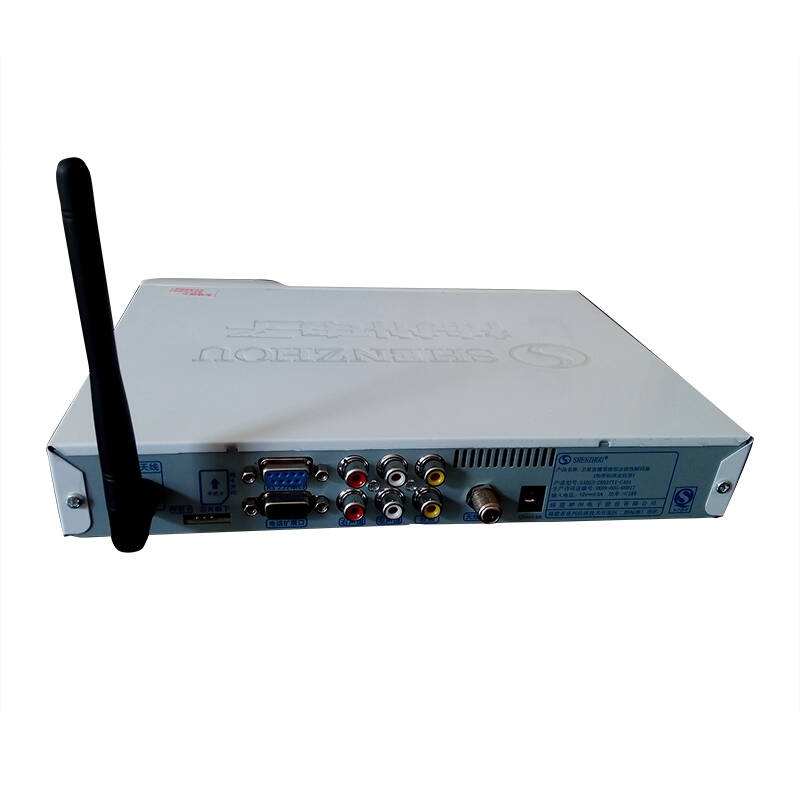

机顶盒接口

信号输入：数字信号输入，用于连接有线电视信号。

信号环路输出：数字信号输出，可用于连接其他机顶盒。

RCA：复合视频信号（CVBS）接口——最简单、最原始的视频接口。俗称RCA接口，黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。

YPbPr：色差分量接口，用于连接电视机或显示器。

S-VIDEO：清晰度视频接口，将亮度信号Y和色度信号C分开传输。确保亮度信号不会受到色度信号的干扰。

SPDIF：光纤数字音频接口，用于连接音响或电视。

USB：通用串行总线，可连接U盘等。

网络接口：以太网接口，可用于上网，程序升级，交互等。

VGA：PC领域使用广泛，分为VGA和SVGA类型，可以支持到1920X108060Hz分辨率显示。

RS232：数据接口，一般用于程序升级。

SCART：欧洲使用统一标准音视频接口，能够自动识别设备之间的输入输出关系，单根（多股）连线，简化设备之间的连接。SCART接口传输机顶盒CVBS信号、隔行RGB信号、音频信号。

HDMI：高分辨率视频输出，用于连接电视机或显示屏。

机顶盒具体的接线及配置

1、切断机顶盒和电视机电源。

2、用射频线将机顶盒的射频输入端（射频输入）与有线电视信号插座相连；

3、电视机视频、音频功能实现的接线方法：

①通过AV线连接： 只需将AV线(红、白、黄)的一端接至机顶盒上的“右声道”、“左声道”、“视频”(红、白、黄)端口，另一端接至电视机上的相应端口上即可。

②通过色差分量线连接： 目前许多用户家中使用的是液晶电视，液晶电视大部分都配有分量端子接口。你也可以通过色差分量线的连接收看高清电视。这时你就需要使用随机附带的色差分量线，也就是插头为绿(Y)、蓝(Pb)、红(Pr)的那组线。将机顶盒上Y，PB，PR三个输出端子与电视机上对应的三个端子相连接，可得到更好的图像效果。

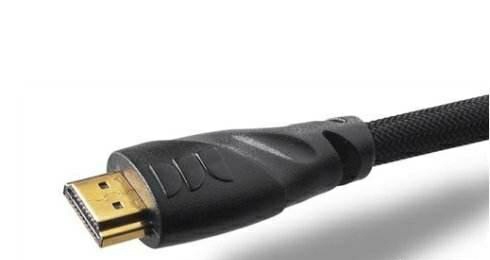

③通过HDMI接口连接： 如果你家的电视上备有HDMI接口，就可以将机顶盒上HDMI接口与电视机上HDMI接口相连，可向电视输出数字音、视频信号，视听效果更好。由于此接口传送的信号中即包含视频信号也包含音频信号，因此可以省去音频线的麻烦。这种连接方法更加方便。

④通过S端子线连接： 如果你的电视机配有S端子线也可以使用这种方法，在机顶盒上配有“S-VIDEO“输入端口，只要取下AV线中的黄色插头，并将S端子线一端接至机顶盒上的”S端子“输出端口，另一端接至电视机上的”S端子“输入端口就可以了。

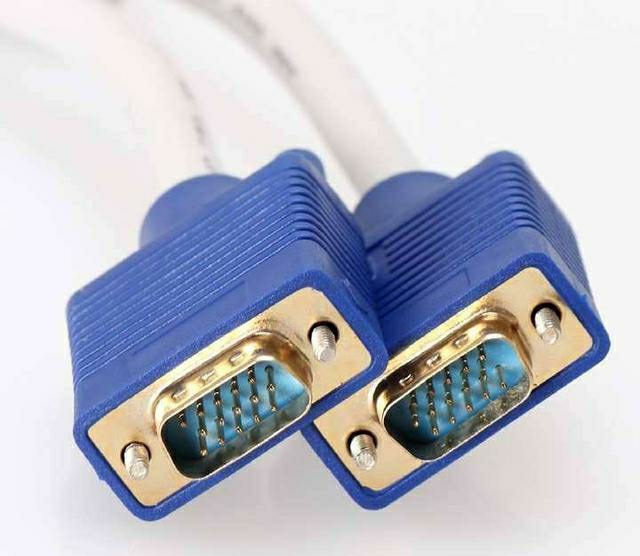

⑤ 通过VGA接口连接：如果电视机配有VGA接口，可以将机顶盒上VGA接口与电视机上VGA接口相连，会呈现出更加清晰的图像。

4、把机顶盒和电视机电源插头与220V交流电源相连，将电视切换到相应的AV状态就可以正常观看电视节目了。如果你使用的是色差分量线连接，可能就要将电视切换至分量信号。

5、菜单及设置部分： 安装完毕打开机顶盒后出现的并不是电视节目，而是选项菜单，你可以根据自己的需求进行选择。在普通的观看模式下直接按遥控器上的“主页”键也可以进入这个菜单。你不仅可以查看电视广播，还可以启动其他应用，例如：政务资讯、百姓生活、公共服务、操作指南、歌华点播、回看录制、互动娱乐和用户设置等功能。
