一、波轮式洗衣机组成

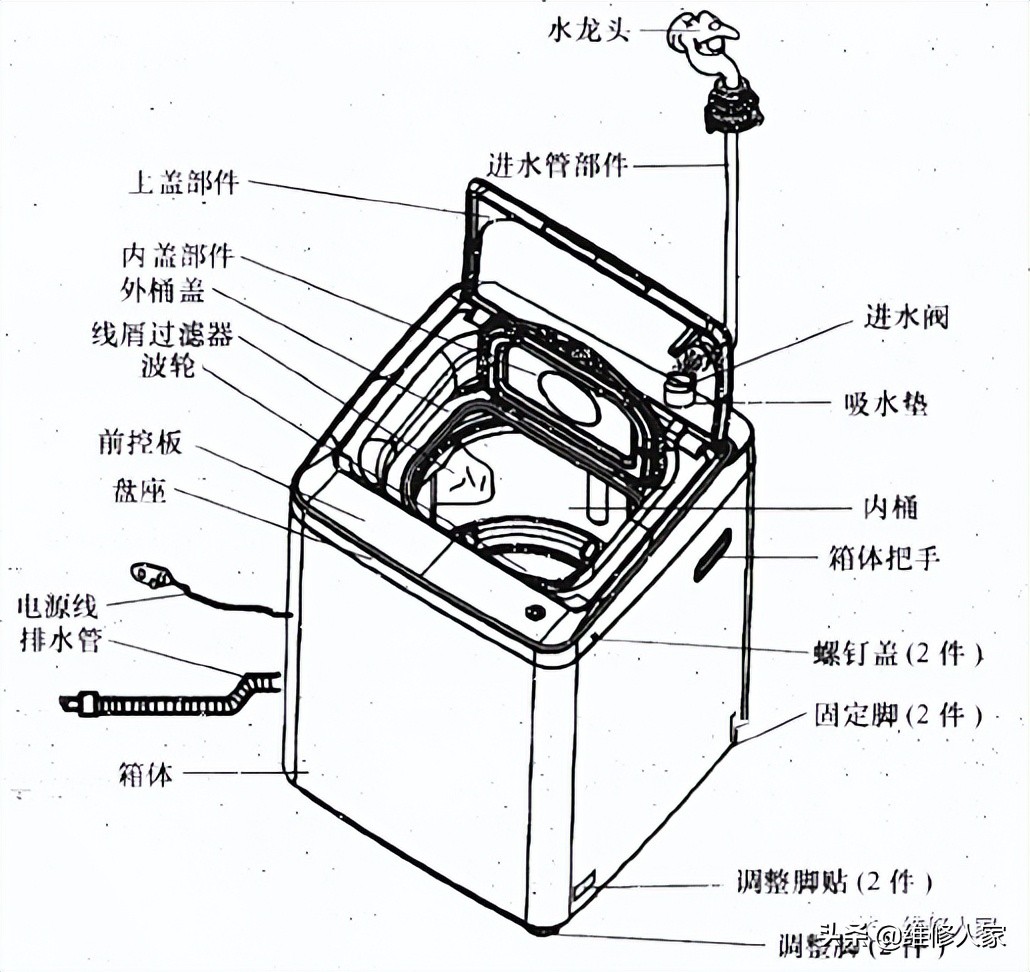

波轮式洗衣机主由上盖部件、内盖部件、线屑过滤器、波轮、前控板、排水管、箱体、内桶、电源线等组成，如图所示。

二、波轮式洗衣机的拆装

1、波轮式洗衣机的安装

(1)屏蔽板的安装

先在地上放上软垫，并将洗衣机向后倾斜放倒在软垫上，再将屏蔽板沿底托卡槽笔直推入，直至其安装到位，最后用螺钉将屏蔽板与底托固定即可。

(2)安装位置的调整

洗衣机应安装在平整的地面上，距墙体应不小于 20mm，支撑面最大允许倾斜角为1°。当地面倾斜或不平时，会造成洗衣机运行不平衡或中途停止，安装位置应考虑电源、自来水和下水道三方面的因素，以方便使用。

1)水平的调整：用系有重锤的吊挂来确认洗衣机是否水平。

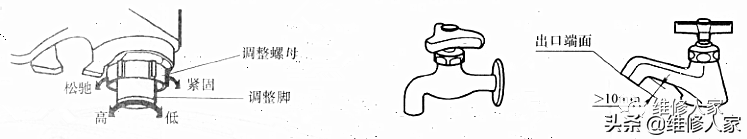

2)调节调整脚：旋转调整脚时，将洗衣机调整脚侧稍抬起，松开调整螺母，旋转调整脚，使洗衣机成水平状态后，旋紧调整螺母(见图)。

(3)进水管的安装

1)进水龙头的选择：选用合适的水龙头，水龙头的前端长度应大于10mm，出口端应平整，若不平整，可用锉刀锉平，以免漏水。

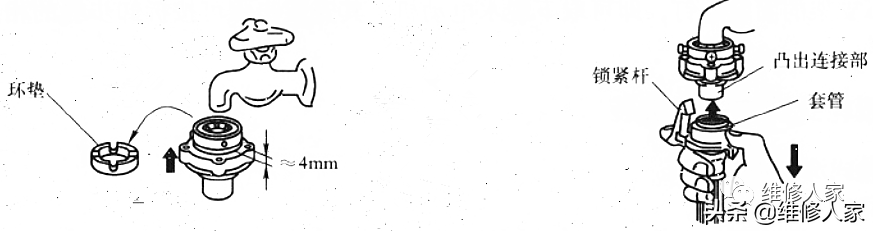

2)万能接头的安装：先将万能接头上的4个螺钉松至可套在水龙头上，使万能接头的密封垫紧贴在水龙头的口部，使水龙头位于万能接头中心的位置，并用螺钉旋具拧紧4个螺钉。

再揭下万能接头上的封条，按图示方向旋紧万能接头。旋紧应达到如下要求，即旋紧前间隙约有4mm，旋紧后为2mm以下，如下图所示。

注：

若水龙头的直径大于接头环垫的内径，可松开万能接头上的4个螺钉，并将接头环垫从万能接头内取出，如图所示。

3)进水软管的安装:先将进水软管口对准进水阀口，顺时针旋转进水软管上的旋紧螺母，直至旋不动为止。再将进水软管另一端连接到万能接头上，用手指向下按压进水管的锁紧杆和套管，同时向上推进水管，直到将万能接头的凸出连接部插人进水管凹进连接轴孔内。

最后松开套管，然后将套管向上推入万能接头，当听到发出“咔嗒”的声音时，说明已连接好，并向下晃动进水软管，确认是否装牢。安装完毕后，打开水龙头，确认不漏水即可，若漏水应拆下重装。

(4)排水软管的安装

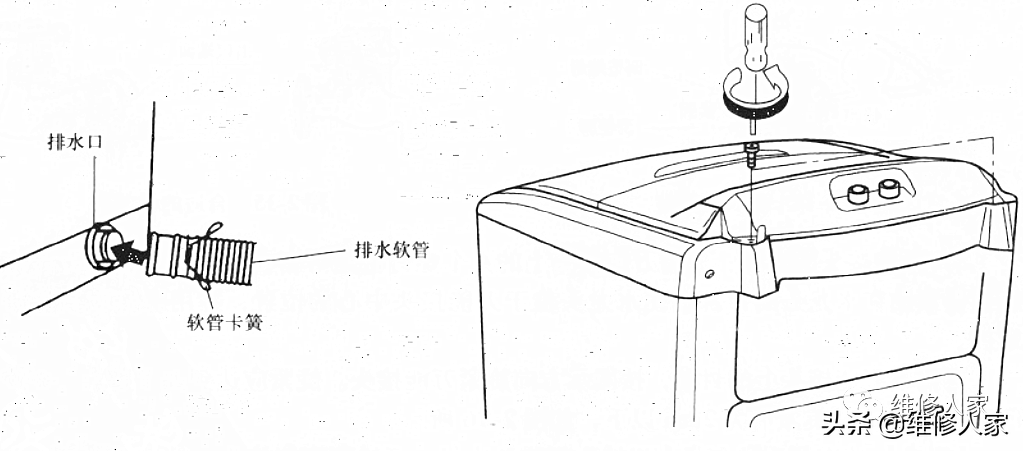

将排水软管连接到排水口上，然后用软管卡簧将其固定即可，如下图所示。

注：

如果排水管长度不够，可用软管连接加长，但加长的长度不得超过1.5m。

2、波轮式洗衣机的拆卸

(1)电脑板的拆卸

拧下洗衣机后面的2个螺钉，从顶盖上取下后面板。再拔下电脑板上的所有接插件，并拧下6个固定螺钉，取下电脑板。

(2)顶盖的拆卸

拧下前面板上的2个特殊螺钉及后面的2个固定螺钉，即可取下顶盖。

(3)桶部件的拆卸

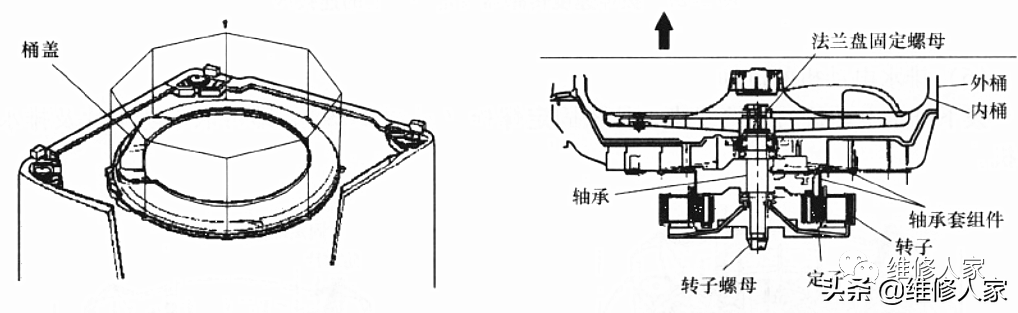

拧下桶盖上的8个螺钉，取下桶盖。再用一字螺钉旋具取下内桶帽组件，拧下法兰盘螺母与法兰盘弹簧垫片，向上提出内桶即可。

(4)转子的拆卸

使用扳手按箭头方向取下转子螺母，即可取下转子。

(5)定子的拆卸

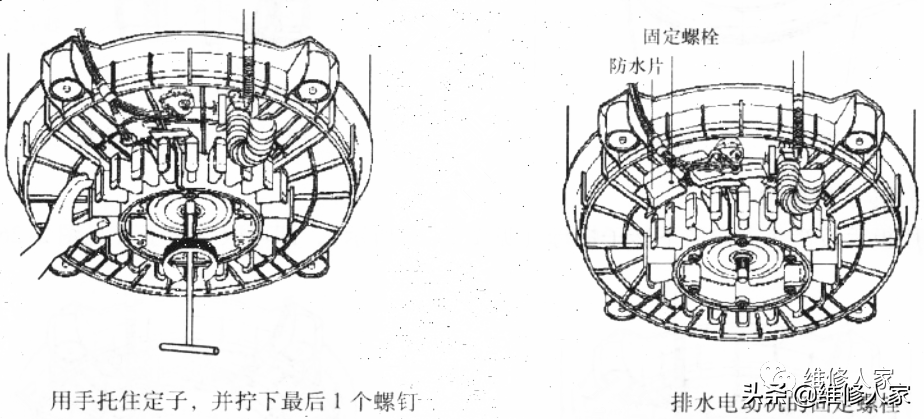

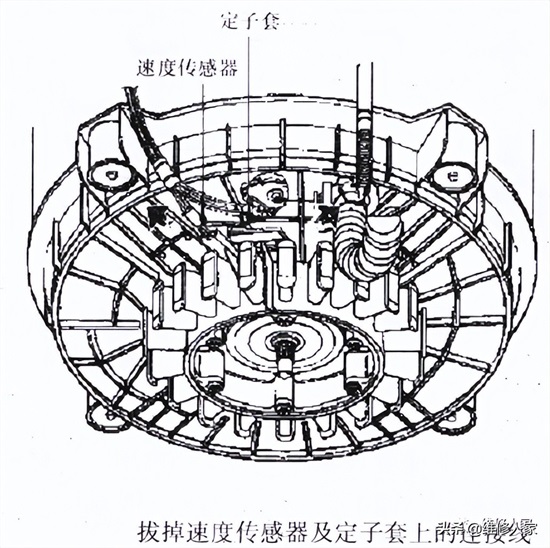

按箭头方向拔掉速度传感器及定子套上的连接线，拧下定子上的6个固定螺钉，用手托住定子，再拧下最后1个螺钉，即可取下定子。

(6)排水电动机的拆卸

拔下排水电动机的连接线束，拧松固定螺栓，即可取下防水片及排水电动机。

(7)轴承套组件的拆卸

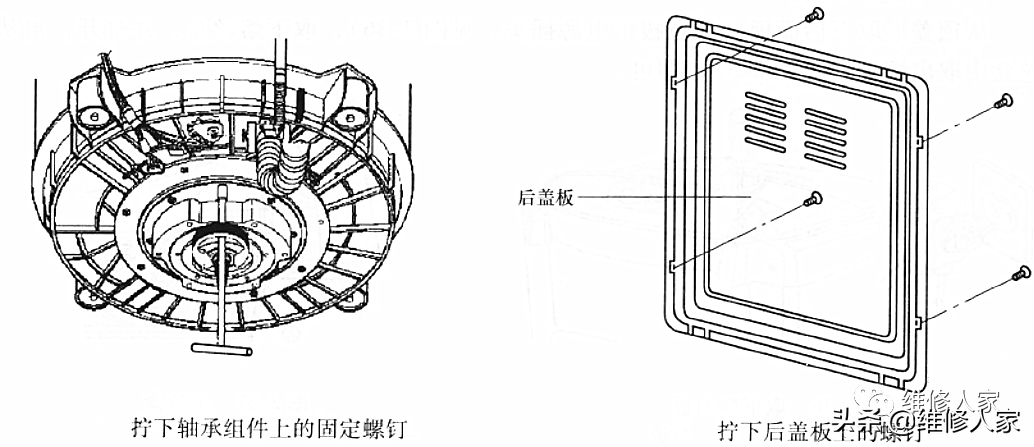

拧下轴承组件上的14个固定螺钉，向上取出轴承套组件。

(8)外箱体及减振吊杆的拆卸

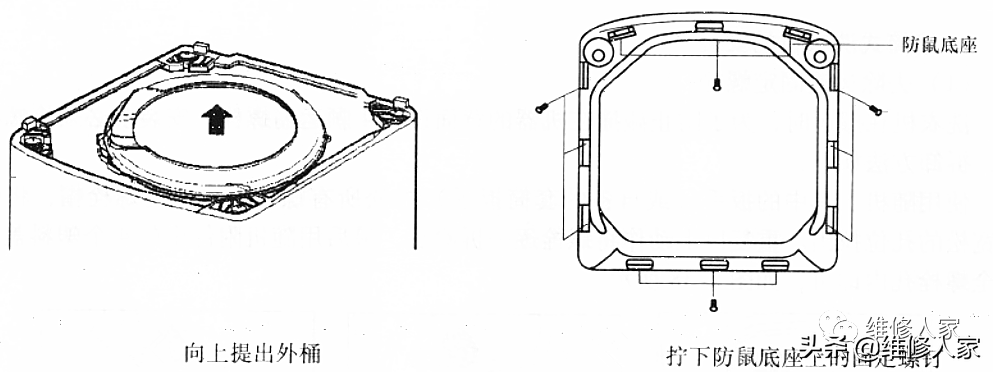

拧下后盖板上的螺钉，取下后盖板，拔下所有连接线束，并拔下压力开关导管及接插件。取下顶盖，按箭头方向将外箱体中的减振吊杆及外桶向上提，再拧下防鼠底座上的固定螺钉即可。

(9)进水阀组件与洗涤剂盒组件的拆卸

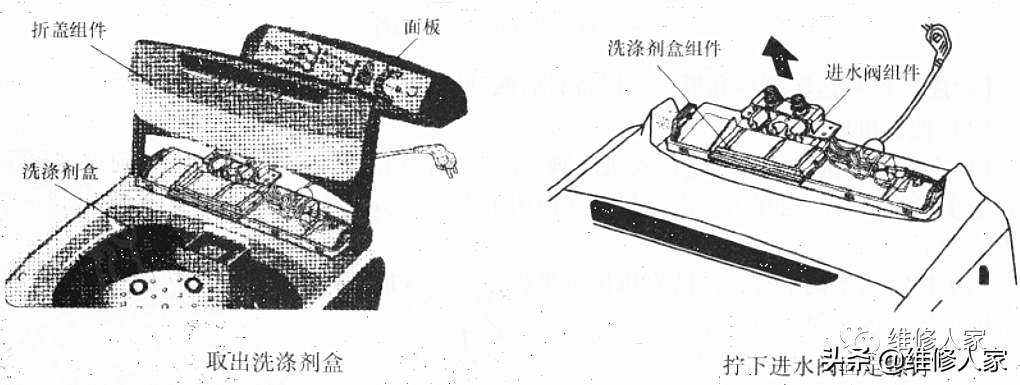

打开折盖组件，取出洗涤剂盒，从顶盖上拆下后盖板，并拧下进水阀上的2个螺钉，取下进水阀，再拔下与进水阀组件连接的线束，拧下顶盖固定螺钉，即可取出洗涤剂盒组件。

(10)熔丝的拆卸

从顶盖上取下后面板(注意拔下电源插头)，取下熔丝盒，并打开，再从熔丝盒中取出熔丝即可。
