链轮传动比的计算公式

一、链轮的齿数Z是根据传动比ι进行计算得来的：

ι=n1/n2=Z2/Z1

式中：

n1：小链轮转速

n2：大链轮转速

Z1：小链轮齿数

Z2：大链轮齿数

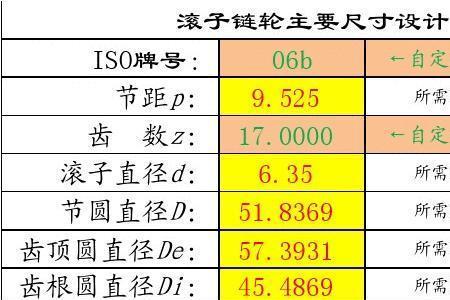

二、链轮的分度圆直径D

D=P/[sin(180度/Z)] 。

扩展资料

结构设计

1、链轮的齿形

链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明&#34齿形按3RGB1244-85规定制造&#34即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。

2、链轮结构

4种常用的链轮结构。小直径链轮一般做成整体式。中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造。例如C45，不锈钢等材料。
