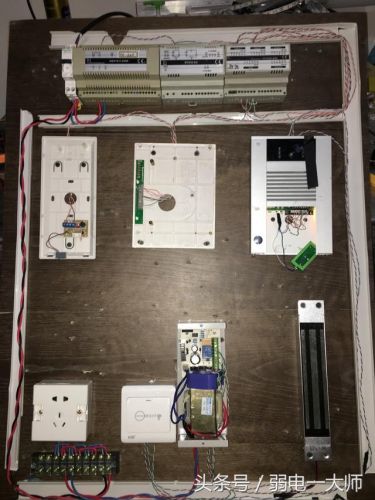

门铃系统与门禁系统是小区必备的两个系统！给小区提供定的安全性与方便性。我现场简单接了一下设备，门禁与门铃的接线图，从左到右，从上往下，第一排第一个是空气开关，2是门铃电源，3是语音模块，4是分配器。第二排非可是门铃，可视门铃，门口机。第三排第一个插座，2开门按钮(里头藏有嵌入式读卡器），3门禁电源（里头藏有开门继电器），4磁力锁，这只是小区里的冰山一角。

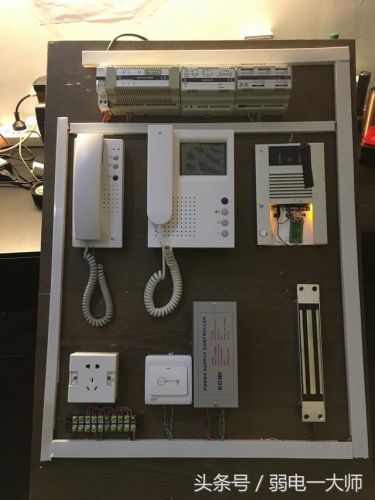

接好安装好的样子

接线的话，这里有两个地方要220V的电，第一个是门铃电源（第一排第一个），另一个是门禁电源(第三排第三个）红黑红蓝就是220V的电。门禁接线不讲了之前文章详细讲过。

接下来简单说下门铃接线，分配器是一进四出，分别有6个接线端子a b p m v1 v2。

a b是24v p m是26v v1 v2是图像信号 然后可视门铃，非可视门铃也有同样的接线端子（a b p m v1 v2)，对应接就是了。然后门铃背面都有序列号，把序列号编到门口机上就可以了，编好后门口机和门铃就可以连接了，一按门口机家里门铃就响了，拿起来就可以通话。编程这里就不说了，就是输入指令跟序列号就可以了。最后讲一下门口机上有两个接线点是P R端子，这个连接开门继电器的P和R端子（主要是在门铃上开磁力锁，没有它就无法在门铃上开门），继电器上有2个端子COM跟PUSH 接门禁电源的GND跟PUSH,简单说到这里吧，大家大概理解就可以了，真正记住真正理解还得实际操作，光看是很难懂的，除非你理解能力很强。看下图蓝色那个小东西就是继电器。

蓝色那个是继电器

接线图

嵌入式门禁
