JBL是哈曼卡顿旗下的知名音频品牌，于1946年创立于美国。JBL既可以提供像录音棚、音乐厅、电影院和体育场等专业场所的音响系统，还可以生产制造立体声家庭影院、多媒体音响、汽车音响、高保真耳机等，音频产品和服务范围非常广泛，涵盖专业领域和民用级别。

面向蓝牙音频市场，JBL也不断推出新产品应对市场需求。今天我爱音频网要拆解的是JBL LIVE PRO  真无线降噪耳机，它采用混合数字降噪方案，官方宣传最大降噪深度为40dB，耳机内预设三种降噪模式，并且支持智能环境音模式，无需摘下耳机也能与身边的人交谈；JBL LIVE PRO 内置11mm高品质动圈驱动单元，有JBL标志性音效，APP内可自定义EQ曲线。

其他方面，JBL LIVE PRO  真无线降噪耳机采用3麦克风通话技术，可抑制风噪；耳机支持触控，有入耳检测功能，防水等级为IPX4，可运动佩戴；耳机单次续航约为7小时，支持充电10分钟、续航1小时的快充，充电盒可提供额外21小时续航，并且支持无线充电功能。从功能性上来看，这应该就是JBL目前最新的旗舰级TWS耳机了，下面一起来看我爱音频网的详细拆解报告吧~

一、JBL LIVE PRO  真无线降噪耳机 开箱

包装盒延续JBL的品牌风格，画面中心区域用来展示耳机和充电盒，左上角是JBL的品牌Logo，右侧长条状的是产品名称和特色功能：JBL LIVE PRO  TWS，耳机支持自适应降噪、双路连接、无线充电。左下角有蓝牙认证标识，右下角是耳机的续航数据为耳机7小时 充电盒21小时。

包装盒背面依旧是一个标志性的透明窗口，用来展示耳机的实物。下面有耳机和充电盒的渲染图，宣传语是“远离干扰，自由聆听”。底部是产品的特色功能，包括：JBL标志性音效，自适应降噪、智能环境音，3麦克风通话降噪技术，具备防水性能；蓝牙5.0，USB Type-C 接口，充电10分钟、续航1小时，开启ANC续航约6 18小时，关闭ANC续航约7 21小时。

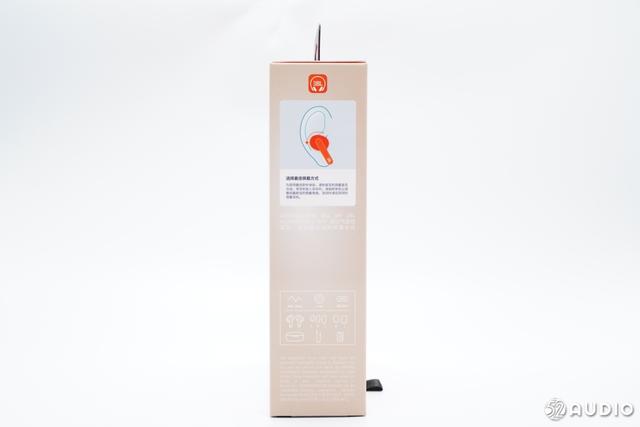

包装盒一侧通过图例介绍了耳机的佩戴方式和配件信息。

包装盒另一侧是JBL的品牌宣传语。

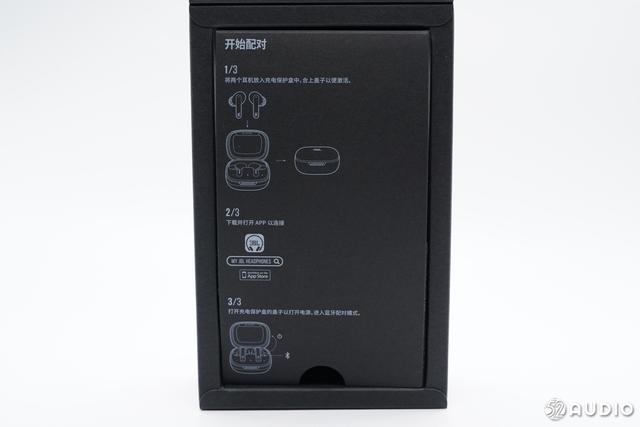

内包装盒盖上有耳机的配对教程。

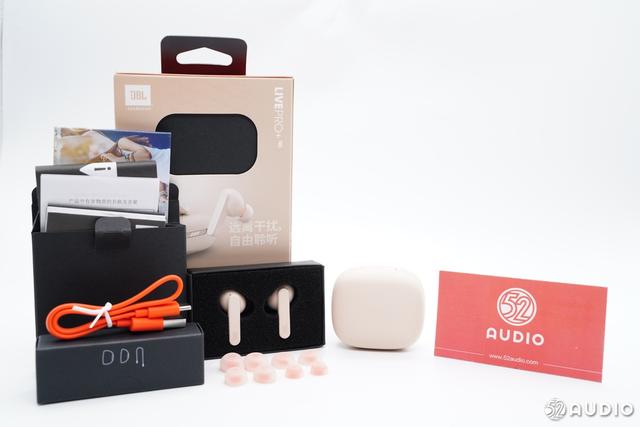

包装盒内物品，JBL LIVE PRO 耳机和充电盒、可替换的耳塞、充电线、以及说明书等。

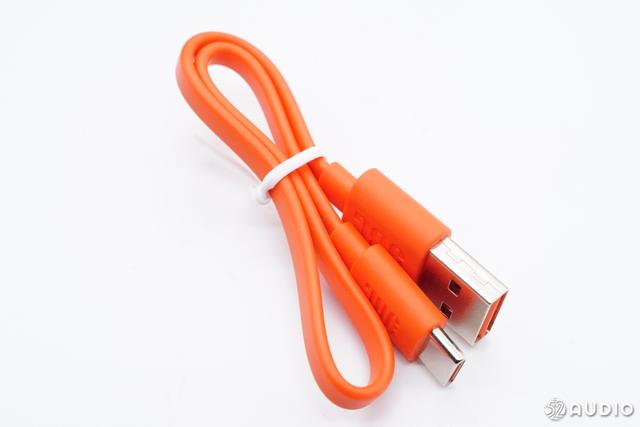

充电线为JBL标志性的橙色，USB-A to USB Type-C接口，接口壳体上有JBL的品牌Logo。

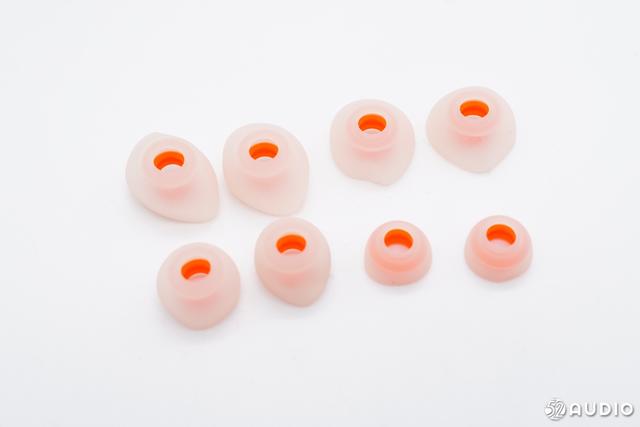

可替换的四对硅胶耳塞，耳机上自带一对共有五对，耳塞内侧的橙色起装饰作用。用户可根据自己的耳道大小更换耳塞，以实现更稳定的佩戴和更好的主动降噪效果。

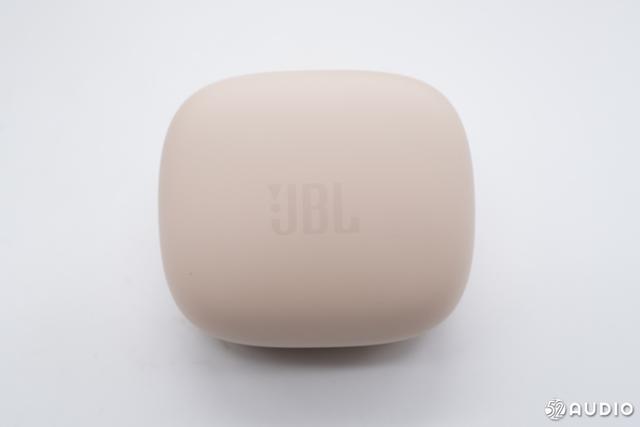

充电盒为翻盖式设计，盒盖上有JBL的品牌Logo，机身壳体是哑光的，比较简约。

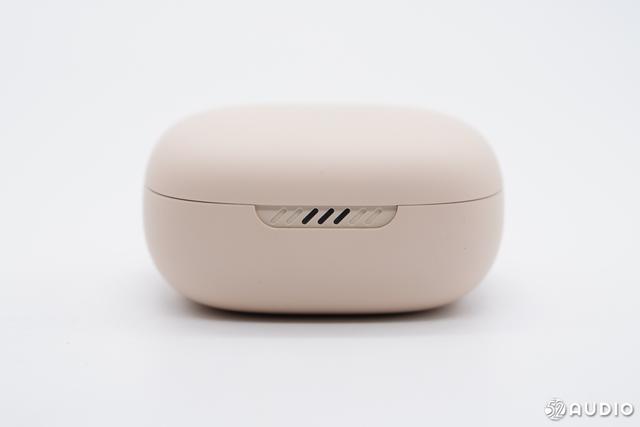

充电盒正面凹槽内隐藏了三颗LED指示灯，用于显示充电盒电量和耳机状态。

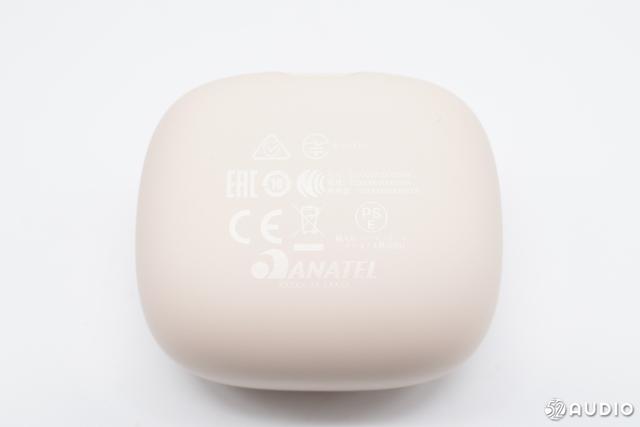

充电盒底部是不同国家和地区的各种认证标识。

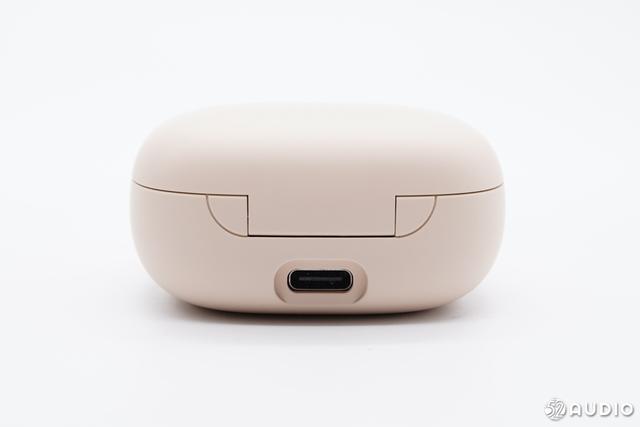

USB Type-C充电接口在充电盒背部。

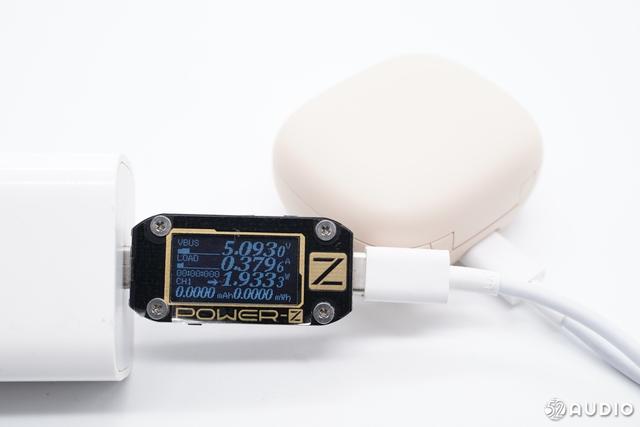

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对JBL LIVE PRO  真无线降噪耳机进行有线充电测试，充电功率约为1.9W。充电盒也支持无线充电功能，充电功率相差不大。

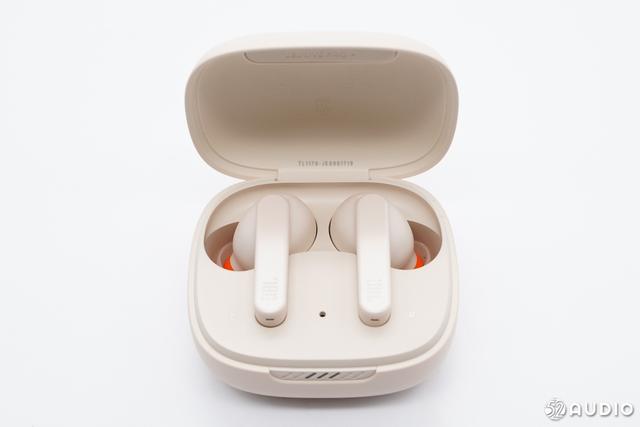

耳机对称放置在充电盒内。

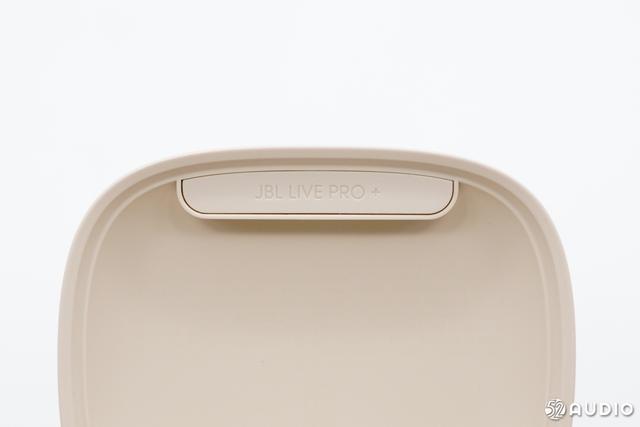

盒盖内侧磁铁位置的壳体上有产品名称“JBL LIVE PRO ”。

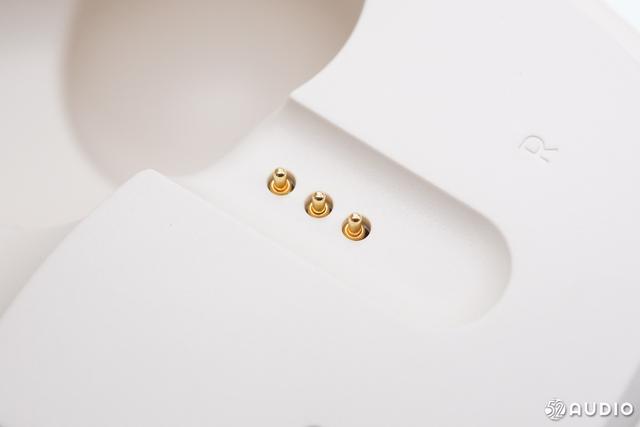

给耳机充电的Pogo Pin在耳机柄位置。充电座舱左下角和右下角有L/R标志。

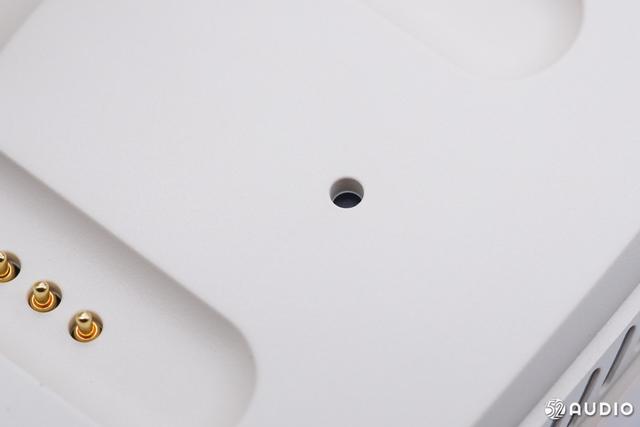

充电座舱上的“复位键”开孔，需要用取卡针类的物品伸进去按压。

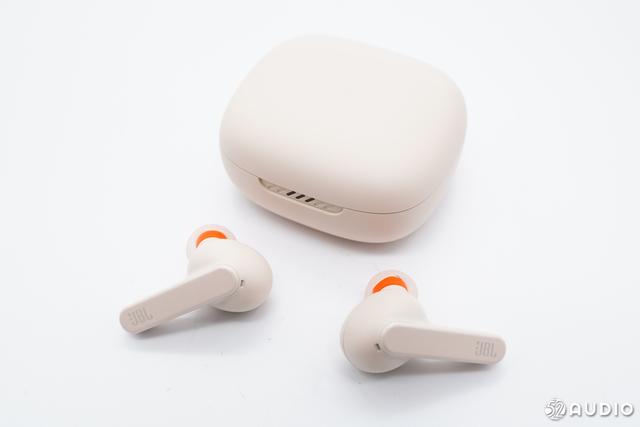

JBL LIVE PRO  真无线降噪耳机 米色 国行版本。

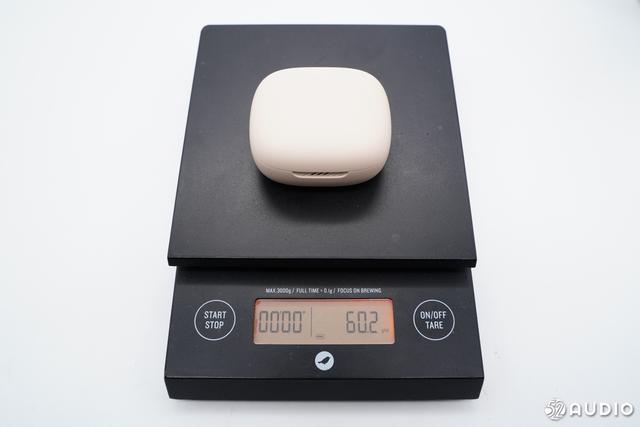

耳机和充电盒共重60.2克。

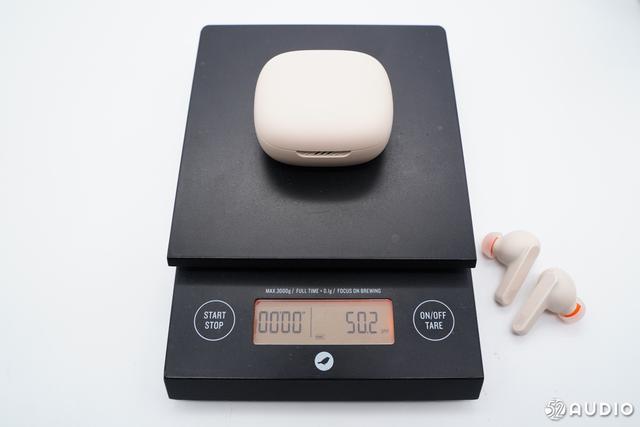

充电盒单重50.2克。

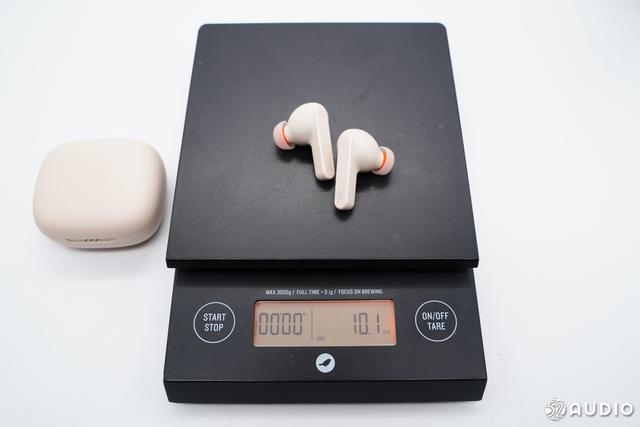

左右耳机共重10.1克。

二、JBL LIVE PRO  充电盒拆解

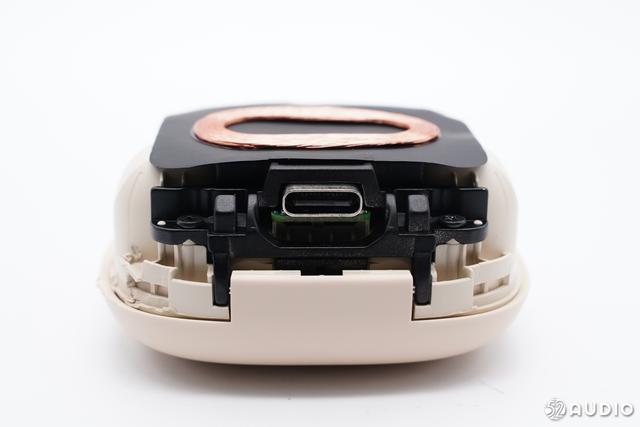

撬开充电座舱，外壳比较厚实。

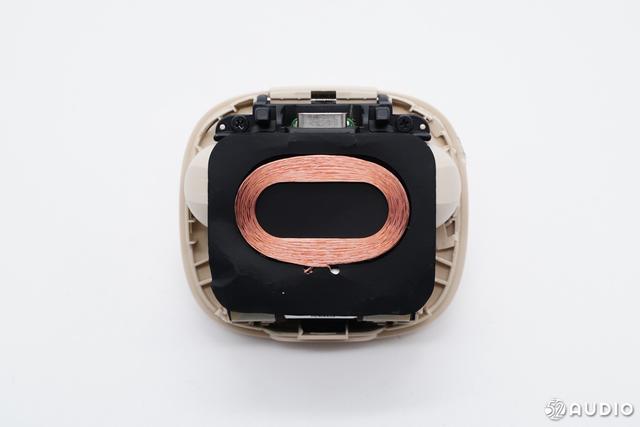

无线充电接收线圈固定在一张隔磁纸上。

充电盒背部是一个金属材质的固定结构。

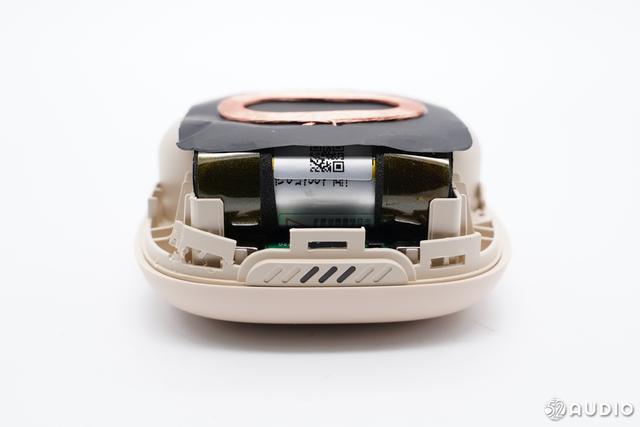

电池位于机身正面。

无线充电接收线圈下方，金属支架使用螺丝固定。

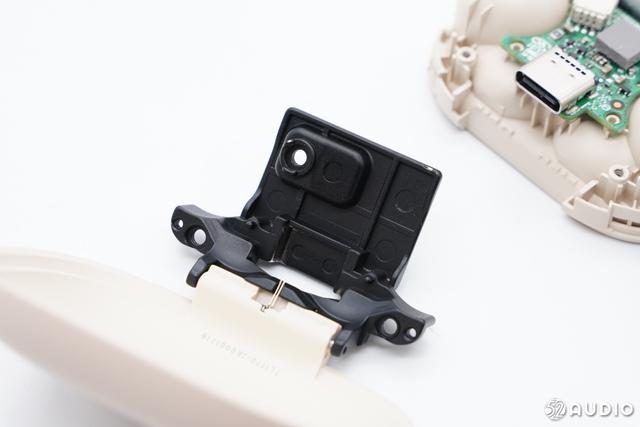

金属件内侧特写，主要起保护和固定主板的作用。

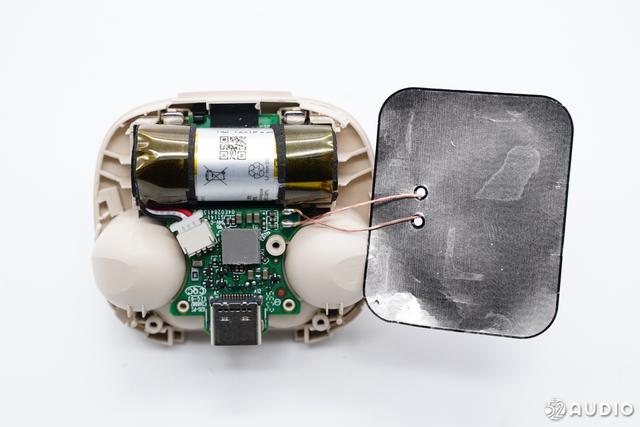

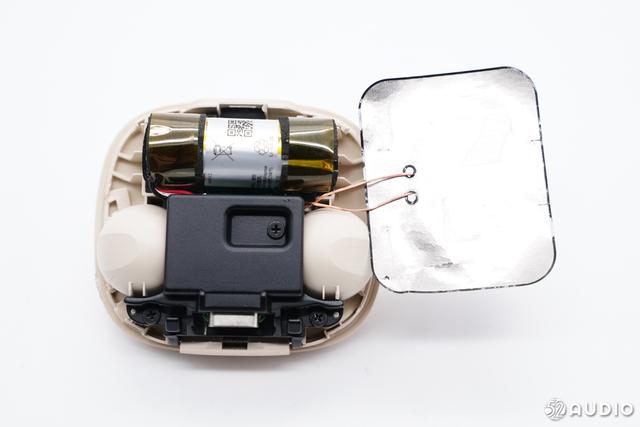

充电盒内部结构展示。

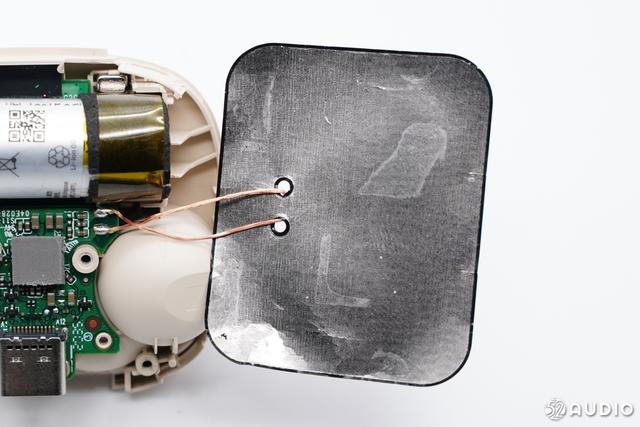

隔磁纸特写。

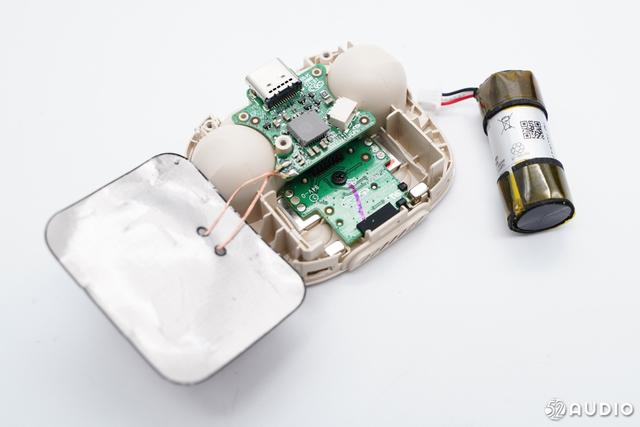

断开电池导线和主板连接的插座取出电池，内部还有一块PCBA。

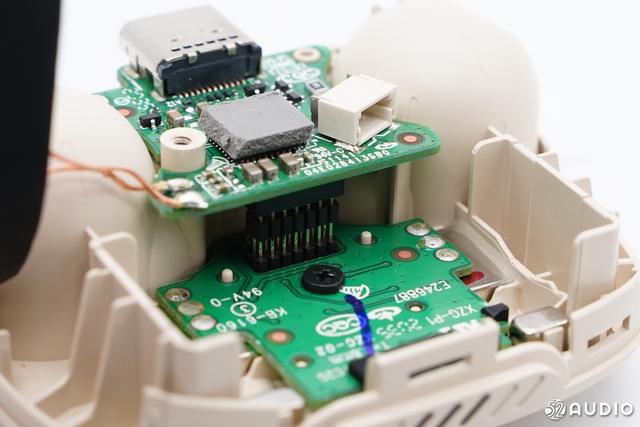

两块PCBA通过金属插针连接。

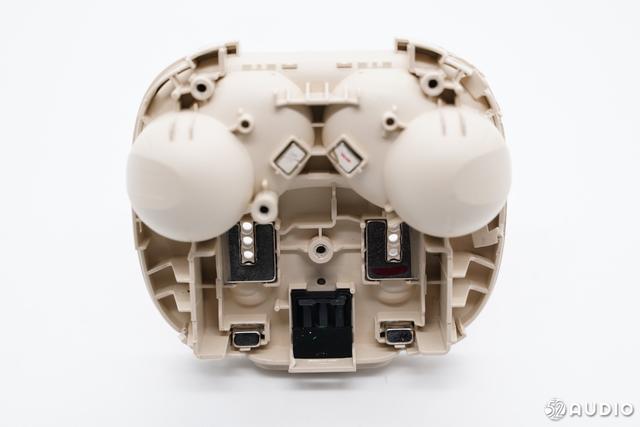

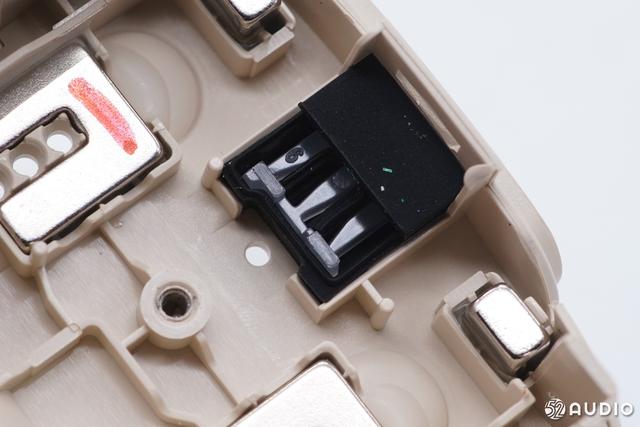

取出充电盒内部电路，充电座舱内侧展示。左右耳机音腔位置各有一块小的磁铁、耳机柄位置各有一块“U”型磁铁，用于磁吸固定耳机，盒盖开启位置也有两颗磁铁用于吸附盒盖。

充电盒指示灯的导光柱和防漏光保护罩。

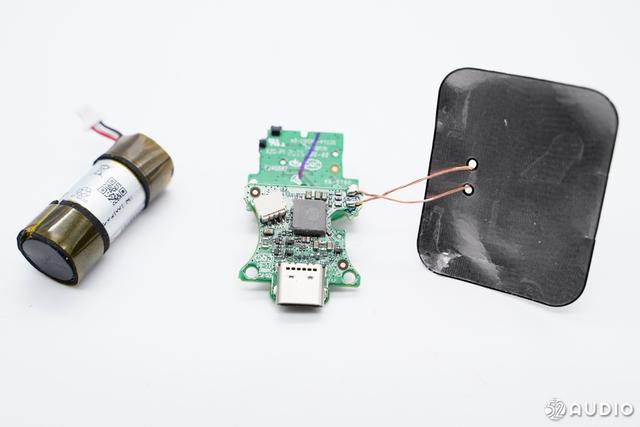

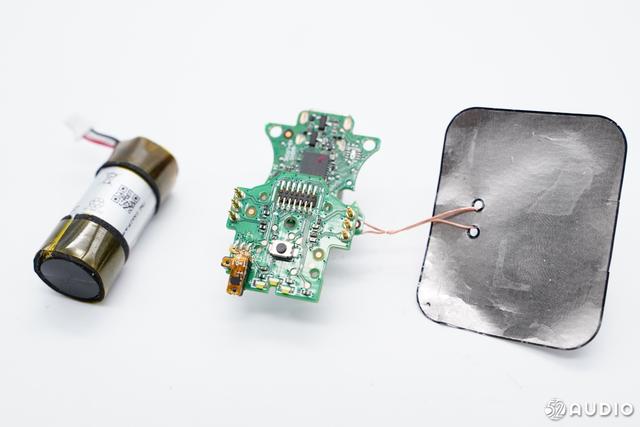

充电盒内部电路展示。

充电盒内部电路另一面展示。

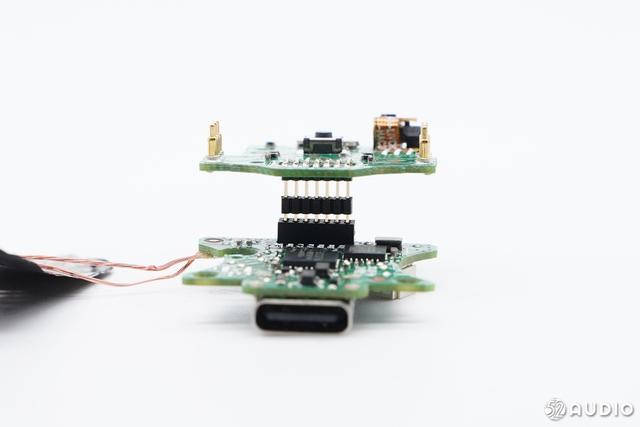

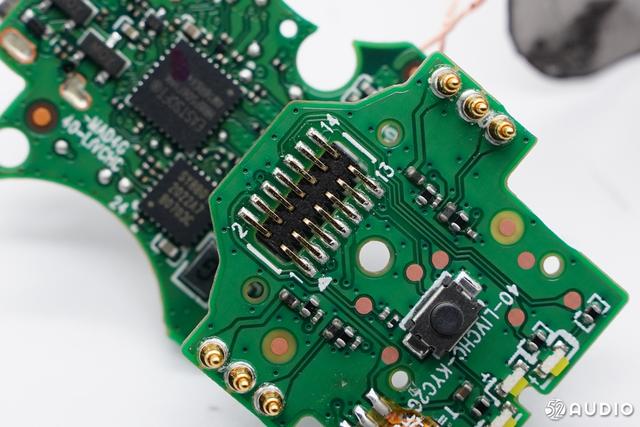

两块PCBA通过金属插针连接。

金属插针基座特写。

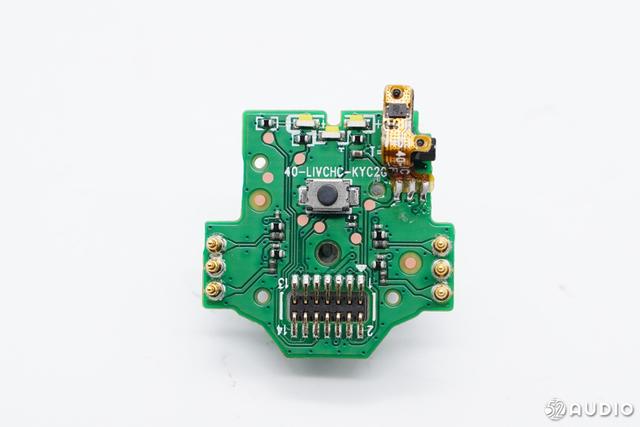

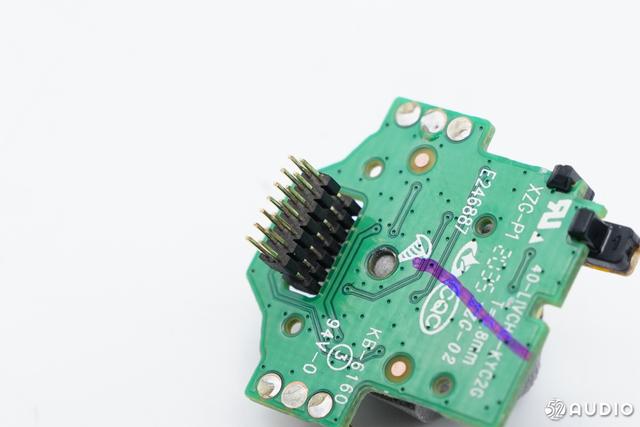

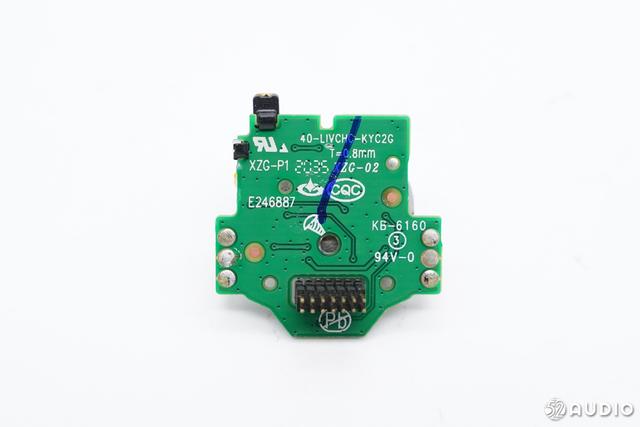

PCBA一侧电路展示。

PCBA另一侧电路展示。

连接两块PCBA的金属插针。

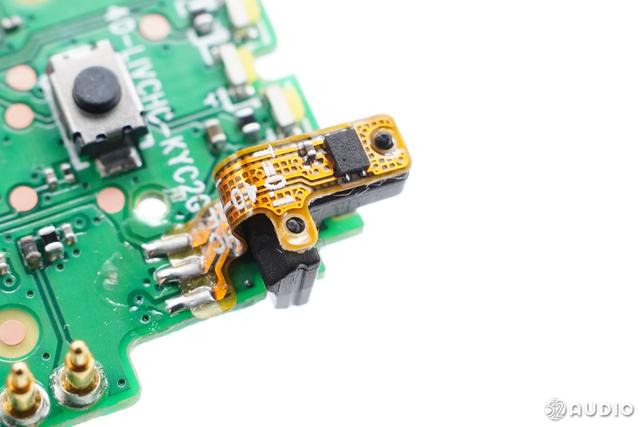

霍尔元件的FPC焊接在主板上，FPC使用塑料件加高。

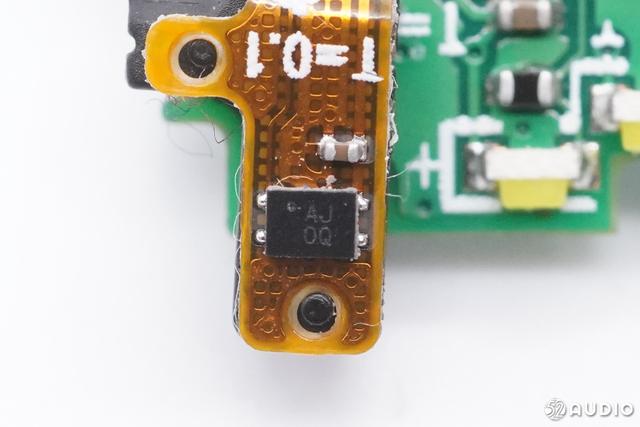

丝印AJOP的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

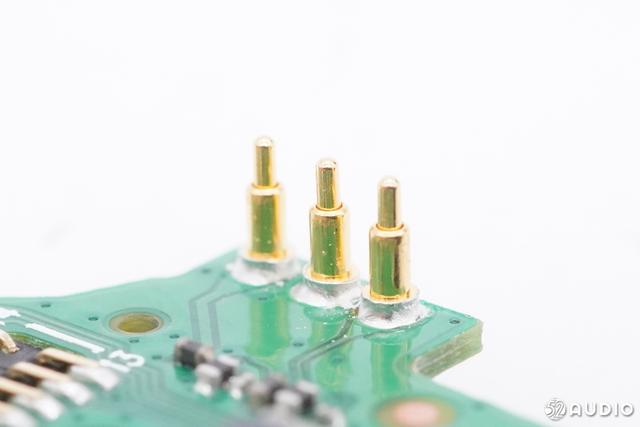

给耳机充电的Pogo Pin特写。

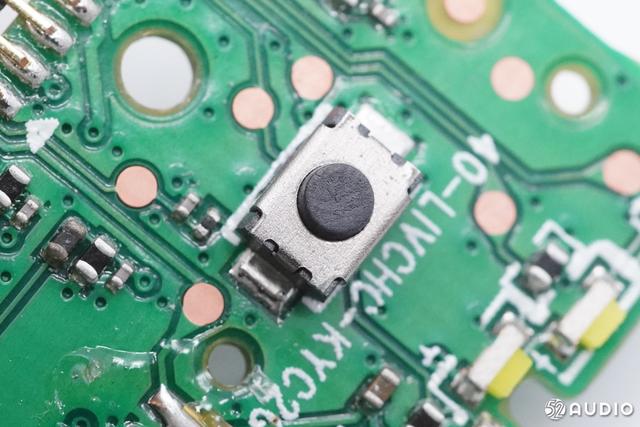

微动按键特写。

三颗LED指示灯特写，按键及充电触点均有TVS进行静电保护。

充电盒主PCBA电路展示。

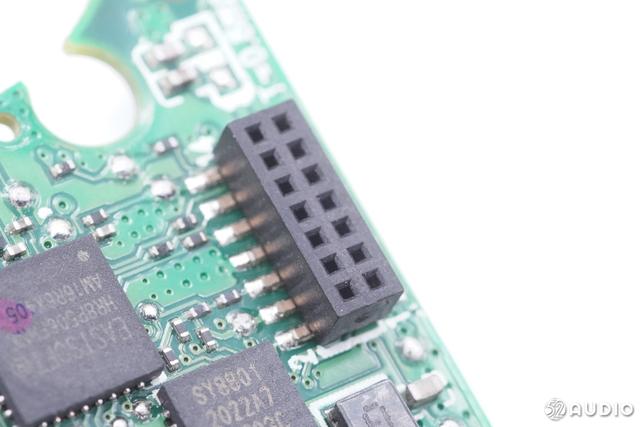

另一主板金属插针的插座特写。

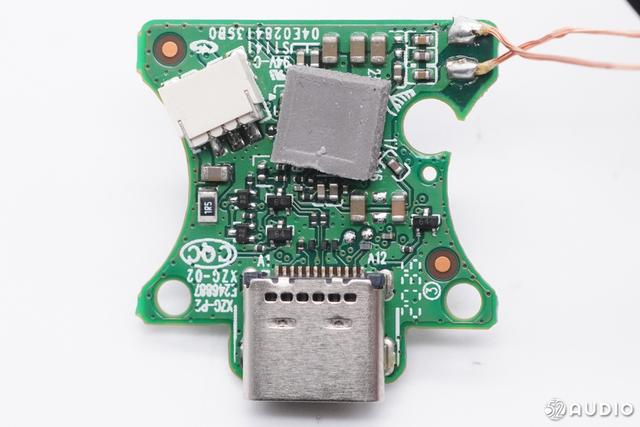

PCBA另一侧电路展示。USB Type-C接口母座焊接在主板上，左上角是电池导线的连接器插座，右上角角是无线充电接收线圈的焊点，有一颗芯片上面覆盖导热垫。

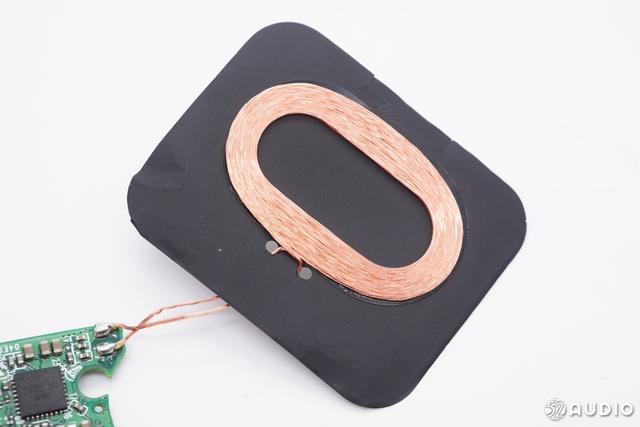

无线充电接收线圈特写，多股漆包线并绕。

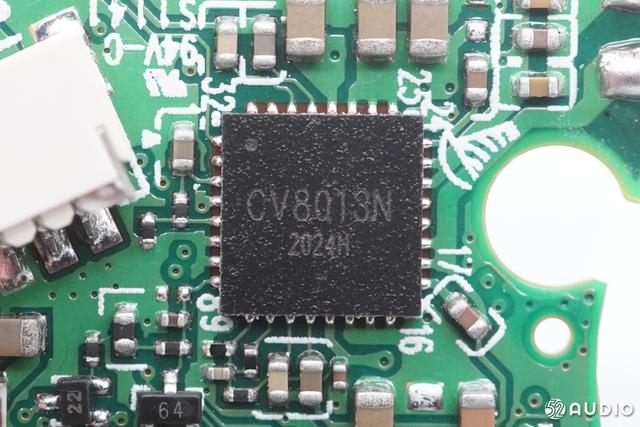

劲芯微电子CV8013N无线充电接收SoC， 具有高集成度、高效率、发热少的特点，额定功率5W，兼容Qi V1.2.4标准， 支持OCP、OVP、OTP以及FOD功能， 适用于TWS耳机充电盒、智能手表、移动电源、智能手机等设备。

据我爱音频网拆解了解到，劲芯微CV8013N已被多家音频品牌大量采用，包括：Anker Liberty Air 2 真无线蓝牙耳机、 Anker Liberty 2 Pro 真无线蓝牙耳机 、Dacom大康K6H TWS真无线蓝牙耳机、ROWCING TWS真无线耳机等。

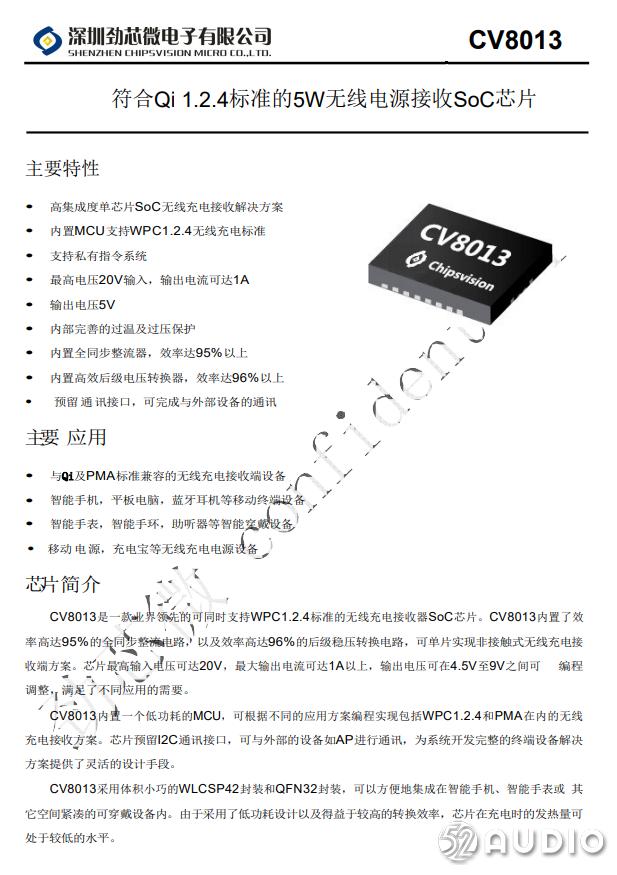

ChipsVision劲芯微 CV8013N 资料图。

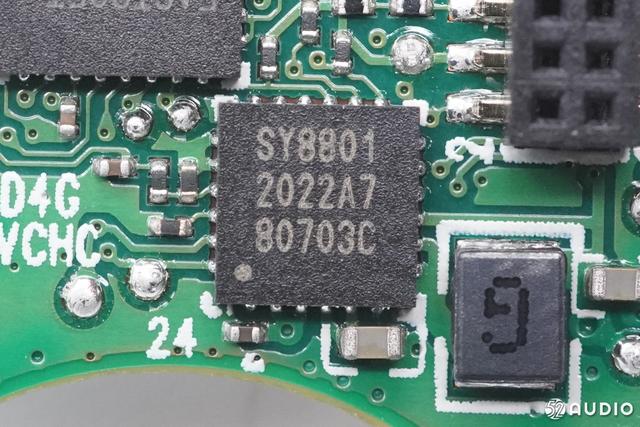

思远半导体专为TWS耳机充电仓设计的SY8801芯片，在确保安全、高可靠性能的设计基础上（支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

思远SY8801集成的内部通讯隔离模块，极大地优化了智能TWS充电仓的功能设计，无需复杂的外围电路，MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能，还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输，实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。

据我爱音频网拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片目前已被OPPO、小米、百度、万魔、233621、传音、魔宴、创新科技、一加等众多知名品牌采用。

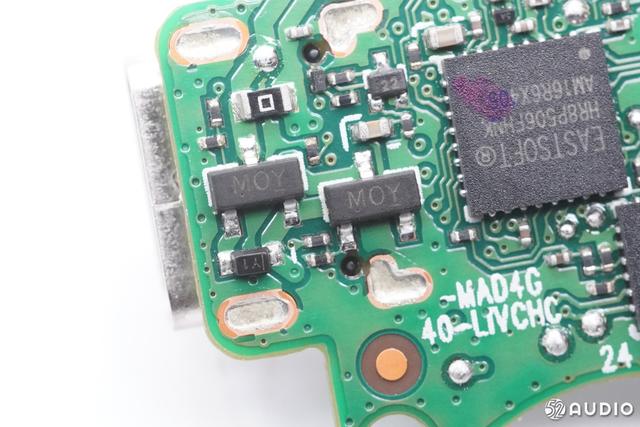

两颗丝印MOY的供电切换管。

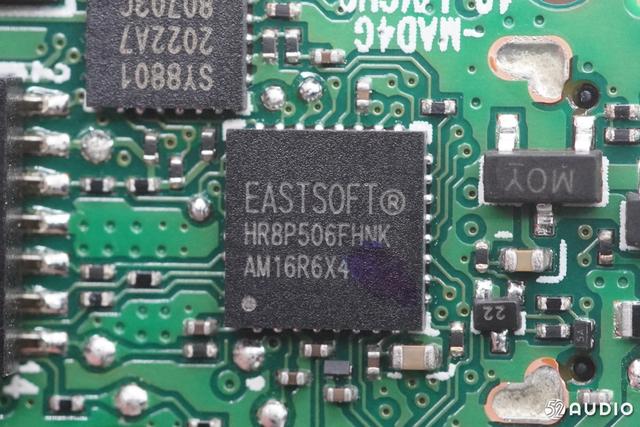

Eastsoft东软载波HR8P506FHNK通用32位单片机，采用QFN32封装，30个I/O端口，36K×8位 FLASH ROM，8K×8 位RAM，最高工作频率48MHz，可应用于小家电以及工业控制仪表等。

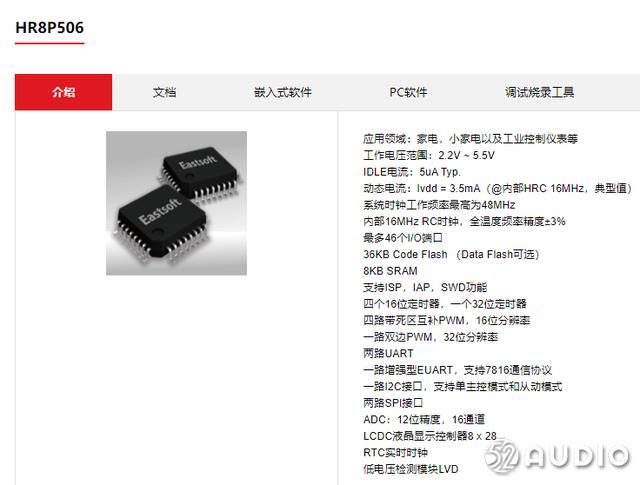

Eastsoft东软载波HR8P506详细资料。

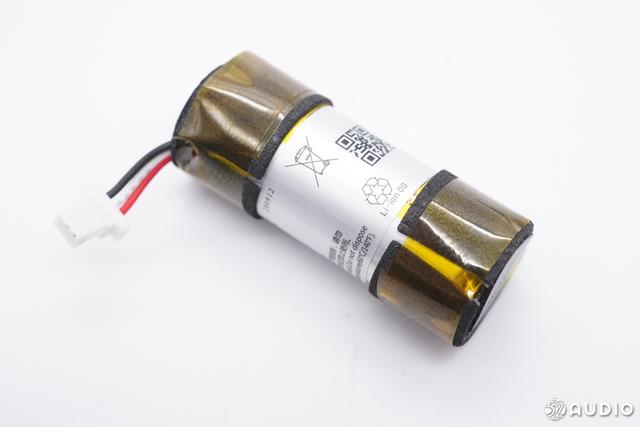

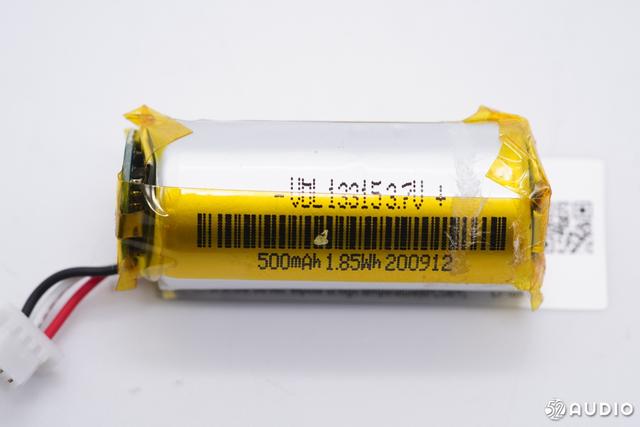

充电盒采用圆柱型锂电池，两端用绝缘胶带包裹。

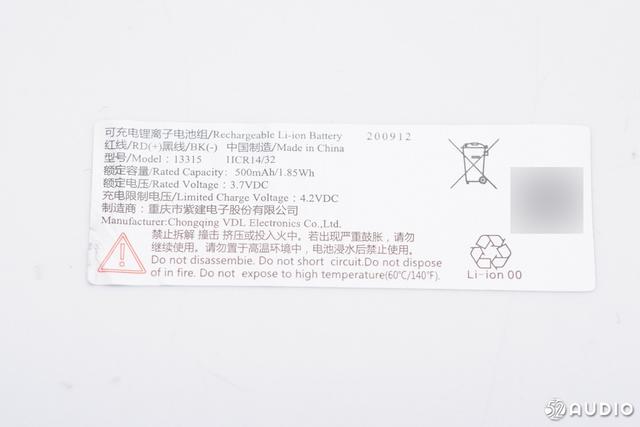

电池标签信息，制造商是重庆市紫建电子股份有限公司，型号13315，额定容量500mAh/1.85Wh，额定电压3.7V，充电限制电压4.2V。

据我爱音频网拆解了解到，目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

电芯上的信息与标签一致。

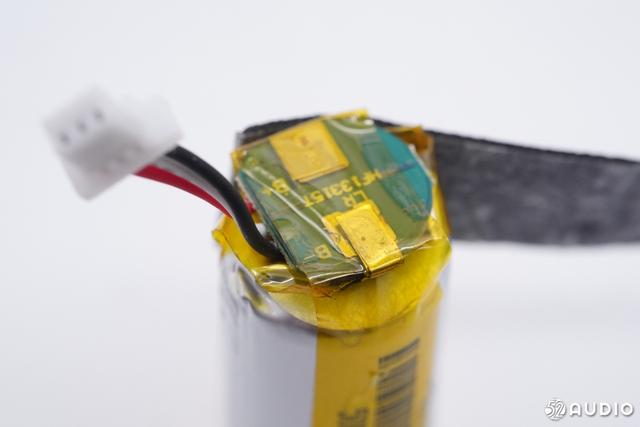

电池保护板采用绝缘胶带包裹。

电池正负极的镍片。

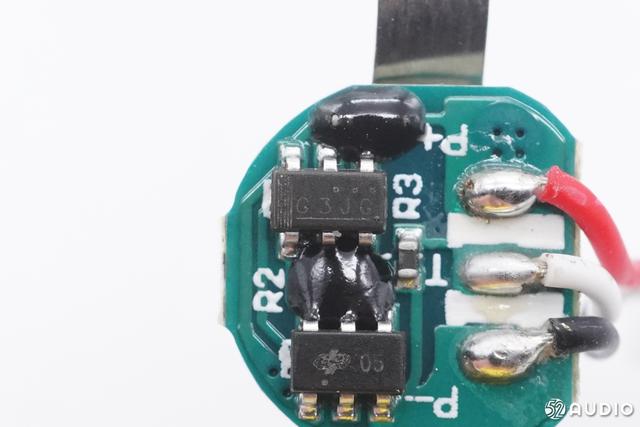

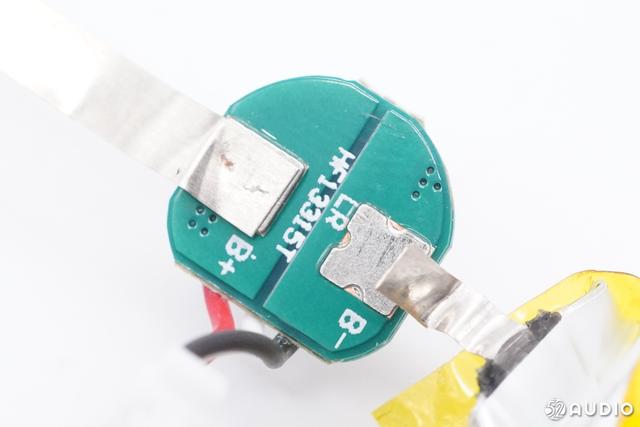

电池保护板特写，负责电池的过充过放过流等保护功能，有检测电池温度的热敏电阻。

,
