​电容起什么作用，电容在电路中起到什么作用？

电容起什么作用，电容在电路中起到什么作用？

电容在电路中起到什么作用

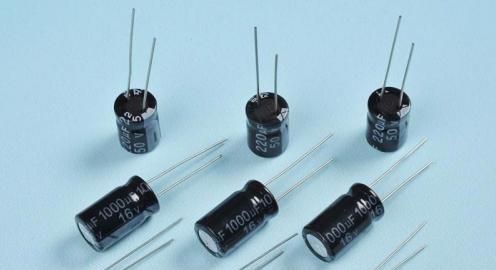

电容在电路中的作用：具有隔断直流、连通交流、阻止低频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。

1、滤波电容：它接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

3、旁路电容，能够把混有高频电流和低频电流的交流电中的高频部分旁路掉的作用。

4、耦合电容，是使得强弱电两个系统通过电容器耦合并隔离，阻止低频电流进入弱电系统，保证人身安全。

5、高频消振电容，用于高频消振电路中的电容叫做高频消振电容，多用于音频负反馈放大器中，以消除放大器可能出现的高频啸叫现象。

6、补偿电容，用于补偿电路中的电容叫做补偿电容，多用于卡座的高低音补偿电路中，以提升放音信号中的高低频信号。

7、积分电容，用于积分电路中的电容叫做积分电容，多用于电势场扫描的同步分离电路中，以从场复台同步信号中分离出场同步信号。

8、微分电容，用于微分电路中的电容叫做微分电容，多用于触发器电路中，以从各类信号中得到尖顶触发信号。

单相电机的运行电容起什么作用

单相电机的运行电容起什么作用？

单相电机基本结构

三相电机有三组线圈，当它通入三相交流电源以后会产生旋转磁场。旋转磁场会切割转子绕组并在转子绕组上产生感应电流，然后转子会在磁场中受到电磁力而旋转起来。

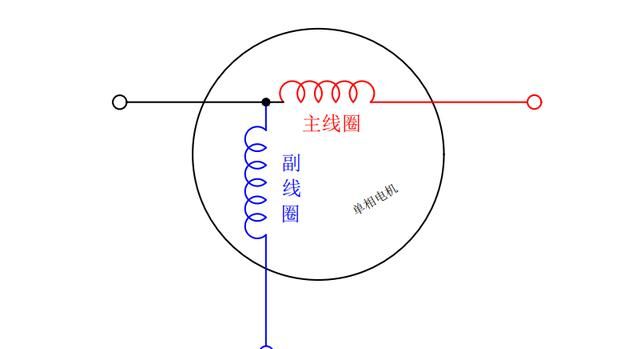

单相电机和三相电机不一样，单相电机只有两个线圈，分别是主线圈和副线圈。如果给主线圈和副线圈同时通入单相电，那么它们产生的磁场及转子收到的作用力是相同并且是静止状态。为了让主副线圈产生的磁场旋转起来，那么就需要给主副线圈通入不同相序的交流电。

电容移相

但是单相交流电机只有单相电，那么怎么样才能简单经济的得到两个不同相位的交流电呢？这时就需要利用电容来实现移相，即在副线圈上电源上串联一个电容。

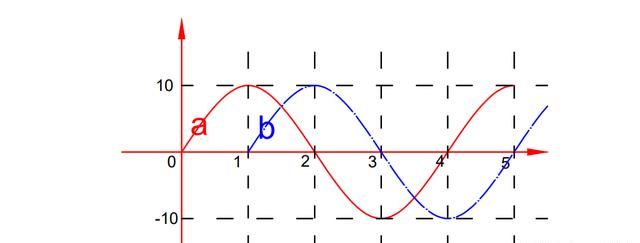

这样的话，主线圈电流交流波形如下图曲线a所示，副线圈电流波形图如曲线b所示

如上图，电流a在1时刻到达最大值，而电流b为零；紧接着电流a在2时刻降低到零，而电流b却上升到最大值；然后电流a变成反方向最大值，而电流b却减少到零

…

a

、b两个交流电它们依次先后到达电流最大值，并且它们之间的相位相差1/4个周期，所以它们产生的磁场也依次先后到达最大值。这样就能实现主线圈磁场推一下转子、副线圈磁场推一下转子，然后让转子旋转起来。

大功率单相电机

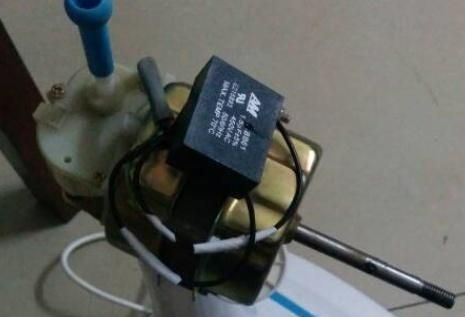

对于小功率单相电机，由于它的功率小、负载轻、对启动转矩要求不大（比如电风扇）。所以它只有一个小电容，同时起到启动和运行的作用。

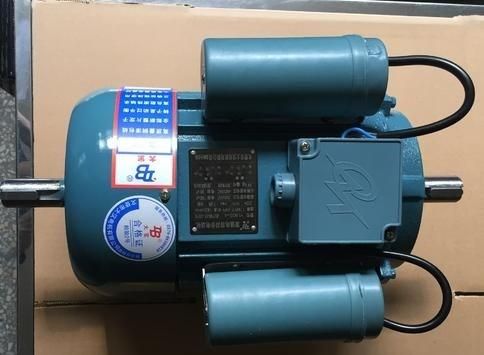

但是对于工业用的大功率单相电机，如果只用一个电容来兼顾启动和运行，由于它的启动转矩小。再加上它所带的负载比较重，所以容易造成启动困难。这时候就需要在运行电容上再并联一个大的电容来提升启动转矩，把这个电容叫作“启动电容”。

有些朋友可能会好奇，为什么不直接接一个大电容作启动和运行呢？

当接入的电容容量太大，虽然能提升转矩，但是也会造成单相电机发热严重、甚至烧毁电机，所以大功率单相电机都有一个离心开关。离心开关的作用就是在电机转速达到一定程度以后断开启动电容，防止因电流过大、绕组过热而烧毁。

单相电机电容接线实物图

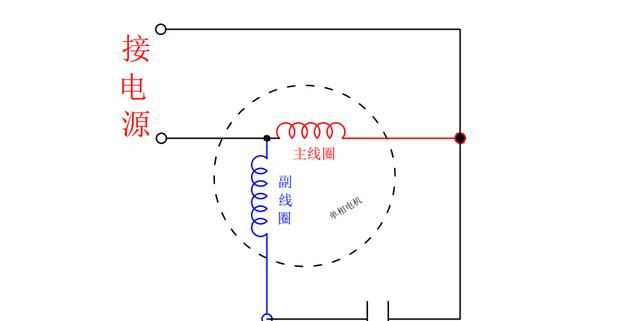

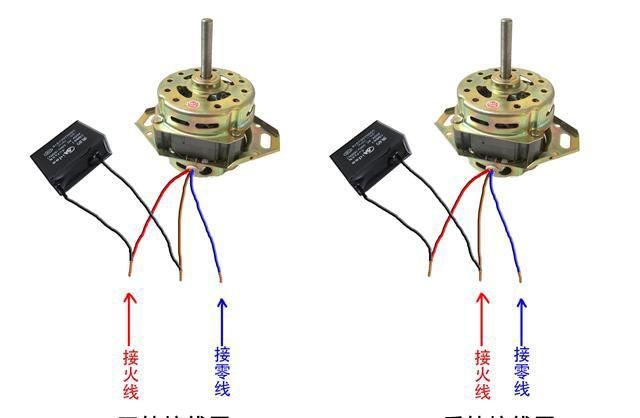

小功率单相电机接线时，先分出主线圈和副线圈，主线圈电阻最小、副线圈电阻第二。然后把零火线接在主线圈的两端，再把电容一头接副线圈一端，电容另一头接火线或者零线。如图所示：

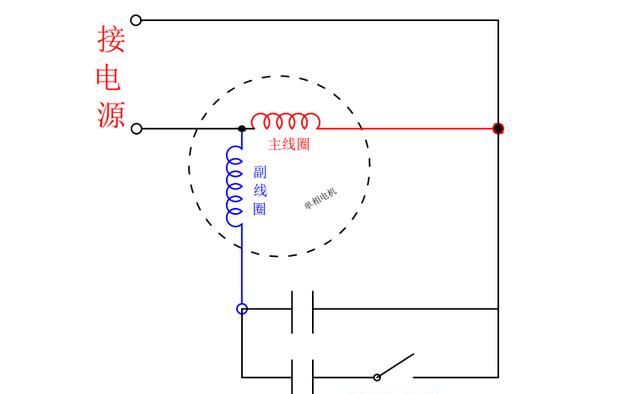

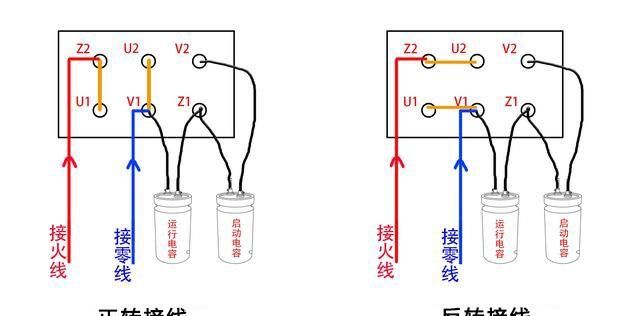

对于大功率（双值电容）单相电机接线。启动电容和离心开关V1、V2串联，然后再与运行电容并联，最后一头接副线圈，另外一头接零线。如下所示

电容选择

电容大小选择对单相电机正常运行至关重要。如果电容选择过小，那么会造成电机启动困难、甚至无法启动；如果电容选择过大，虽然启动转矩比较大，但是容易造成电机温度升高、甚至烧毁电机。

在选择电容时，注意以下几点：

电容耐压值≥1.5倍电源电压，一般选400V或450V即可；

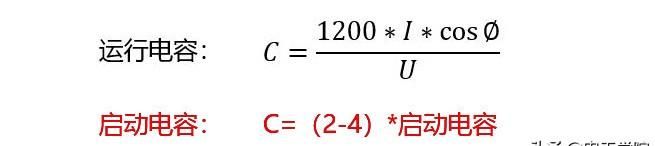

电容容量按以下公式计算：

对于单相电机，1kw功率大概6A电流；另外单相电机功率因素比较高，取0.95即可。

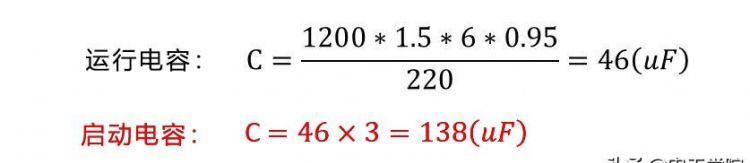

举个例子：假设有一个1.5KW单相双值电容电动机，计算一下需要多大的启动电容和运行电容？

所以，该电机启动电容取138uF，运行电容取46uF。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！
