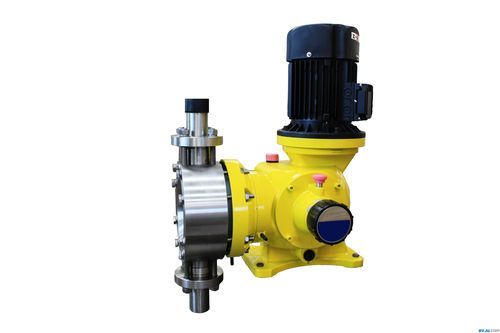

机械隔膜计量泵结构图。

隔膜式计量泵是怎么计算流量的？

隔膜式计量泵是一种通过隔膜运动实现计量的流量计。它采用压缩空气驱动隔膜振动，从而使得泵腔内的液体产生脉动流动，根据这个脉动流动的频率，就可以计算出泵流量。具体的计算 *** 如下：

首先，我们需要知道每个泵腔内的液体量是多少。对于隔膜式计量泵来说，每次运动时，泵腔内的液体量等于泵腔的容积，因此，我们需要知道泵腔的容积。

其次，我们需要知道泵腔内液体运动的频率。由于液体的运动是通过隔膜的振动实现的，因此我们可以通过测量隔膜的振动频率来计算出液体运动的频率。

最后，我们可以根据每个泵腔内液体量和液体运动的频率，计算出流量。具体的计算公式为：

Q = V * f

其中，Q为流量，V为泵腔的容积，f为液体运动的频率。

问题不是很清楚啊！隔膜计量泵的计算有很多种，按照你说的累积流量，我个人觉得可能是一段时间内总共的出液体积，分为比较专业和一般的两种吧：

1、一般型：最大流量（L/H）*冲程百分数（0-100%）*时间（H)*单位时间工作的频率百分数=累积流量。“单位时间工作的频率百分数”可以理解为计量泵实际工作频率占其最大工作频率的百分数

2、专业型：实际单位冲程体积*实际冲程次数

我想你一般是来算计量泵实际流量的吧，计量泵实际流量和很多因素有关，比如压力、黏度、是否有阻尼器等，泵自身标注的是在有背压阀、阻尼器、液体为水、常温下的标准值。

实际举例，泵参数：23L/H，冲程50%，额定工作频率180冲程/分钟,实际工作频率90冲程/分钟。

实际理想流量=23L/H*50%*(90/180)=23*0.25=5.75L/H

每台隔膜计量泵都标有最大流量小时每升（L/H）,最大压力bar

电磁隔膜计量泵有手动双调（频率和冲程长度），如10L/H的泵频率调在50，冲程长度在50，那么现在的流量为10*0.5*0.5=2.5L/H

机械隔膜计量泵一般只有冲程长度可调

此流量会根据流体温度和粘度差异而不同，有其他问题可联系我

希望能帮到您

大家隔膜计量泵都是什么牌子的？有谁知道呢？

呵呵 大家都是做广告啊~ 计量泵进口品牌价格最便宜的是意大利SEKO的了，如果是电磁的产品质量差别不大。如果是大的机械隔膜泵推荐美国米顿罗的。
